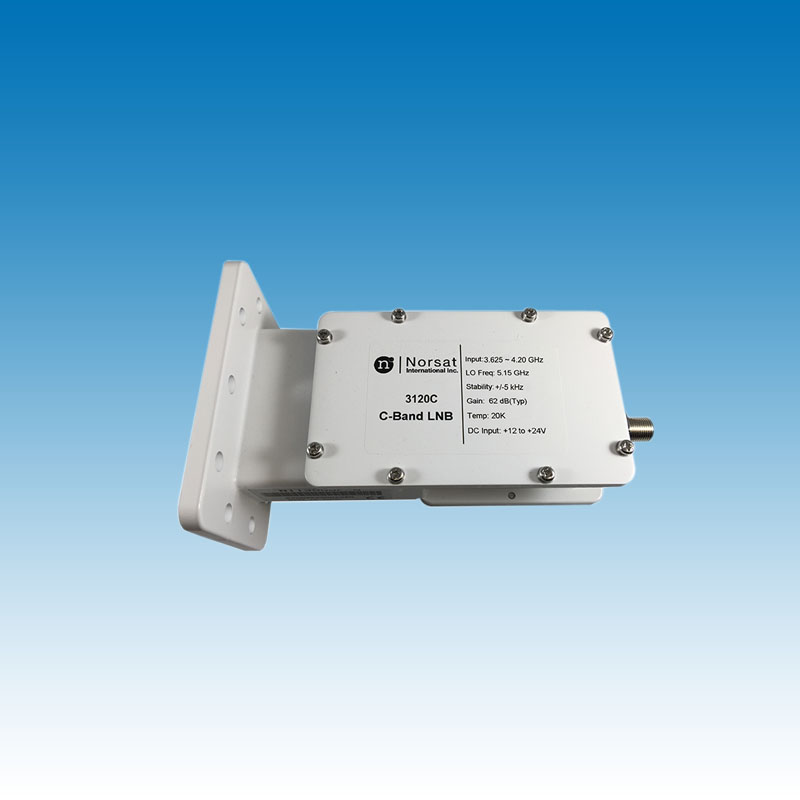

Norsat-3120C鎖相環窄帶高頻頭、抗5G干擾高頻頭，C波段高精度高頻頭（PLL鎖相環）
- 產品品牌 Norsat
- 產品型號 3120C
- 產品描述
Norsat -3120C C Band PLL LNB 5 kHz高頻頭，工作帶寬3.625 - 4.20 GHz ， 支持?jǐn)?shù)字及模擬信號，為廣電行業專用抗5G基站干擾衛星高頻頭，在國內各電視臺及監...
產品名稱：諾賽特抗5G干擾衛星高頻頭，C波段高精度高頻頭（PLL鎖相環）
產品型號：Norsat-3120C
產品描述：
Norsat -3120C CBand PLL LNB 5 kHz高頻頭，工作帶寬3.625 - 4.20 GHz ，本振穩定度i±5KHz 支持?jǐn)?shù)字及模擬信號，

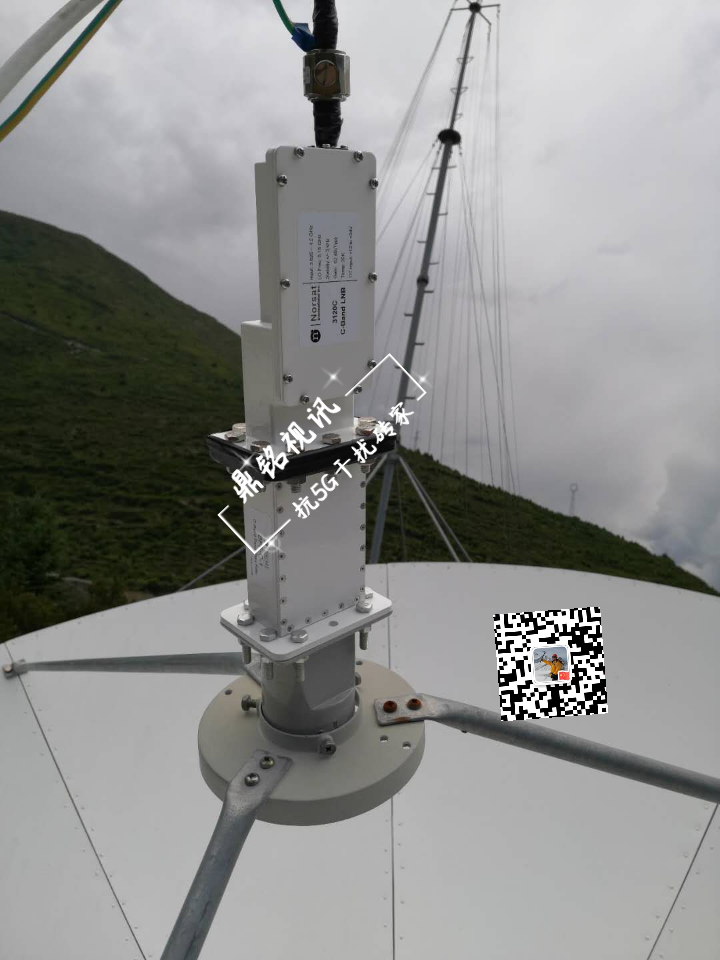

Norsat -3120C CBand PLL LNB 5 kHz高頻頭為廣電行業專用抗5G干擾衛星高頻頭，在國內各電視臺及監測站長時間使用，其穩定性為國際領先水平，完全滿足衛星信號接收的需求。
Norsat -3120C CBand PLL LNB 5 kHz高頻頭具有優異的pll穩定性，可控制衛星接收器的本振漂移，并采用更低的比特率或更窄的空間段，具有良好的相位噪聲，降低載波對噪聲邊緣的影響，改善噪聲系數

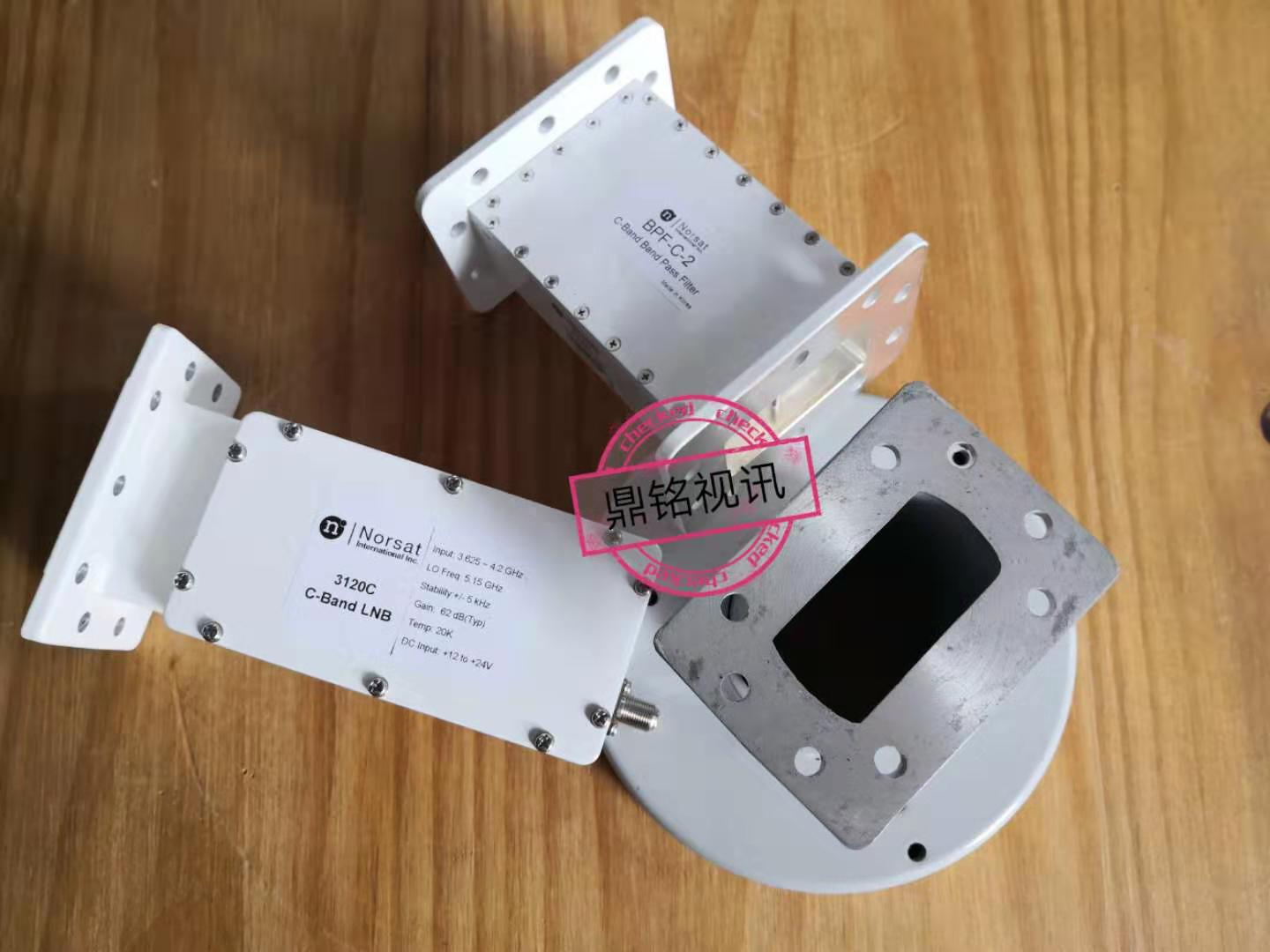

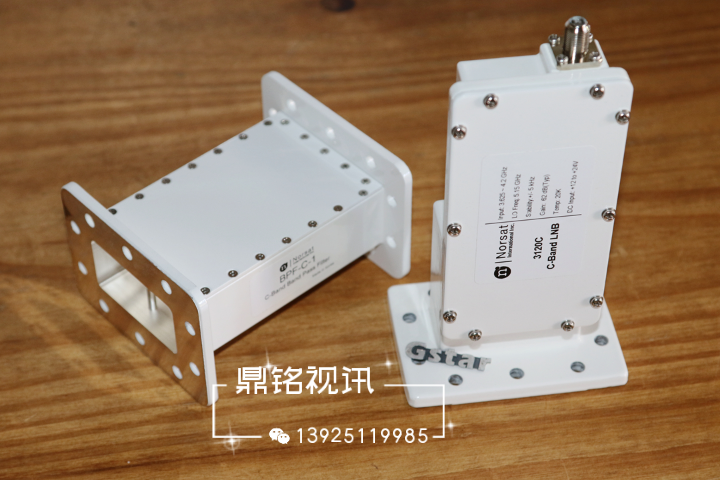

，搭配NorasBPF-C-2使用效果更理想。
技術數據
| KEY SPECIFICATIONS | |
| Product Family | 3120C Series |
| Band | C-Band |
| LO Type | PLL |
| # of onboard LOs | Single-band |
| LO Stability | +/- 5 kHz |
| Noise Figure | 25 K |
| Input Frequency - Band 1 | C-Band: 3.625 - 4.20 GHz |
| Output Frequency 1 | L-Band: 950 - 1525 MHz |
|
|
|
| RF SPECIFICATIONS | |
| LO Frequency 1 | 5.15 GHz |
| Phase Noise @ 1KHz offset | -73 dBc/Hz |
| Phase Noise @ 10KHz offset | -83 dBc/Hz |
| Phase Noise @ 100KHz offset | -93 dBc/Hz |
| Conversion Gain | 62 dB typ |
| Gain Variation over operating band | ≤ 4 dB p-p |
| Input VSWR | 2.3 : 1 |
| Output VSWR | 2.3 : 1 |
| Output P1dB compression point | 5 dBm |
| ELECTRICAL SPECIFICATIONS | |
| Power Requirements | 12 - 24 V |
| Current Drain | 250 mA |
|
|
|
| INTERFACE SPECIFICATIONS | |
| RF Input Connector | CPR 229G waveguide grooved |
| RF Output Connector | N-50 Ohm F-75Ohm |
|
|
|
| M & C SPECIFICATIONS | |
| LED Indicators | None |
|
|
|
| ENVIRONMENTAL SPECIFICATIONS | |
| Temperature - Operational | -40 to +60°C |
| Temperature - Storage | - 40 to + 80°C |
|
|
|
| PHYSICAL SPECIFICATIONS | |
| Dimensions (L x W x H) | 180 x 100 x 70 mm |
| Weight |
575 g |
